一、电源线

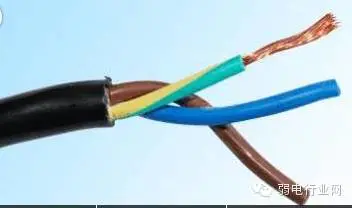

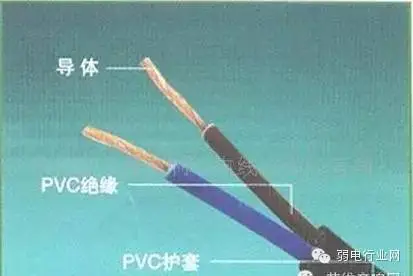

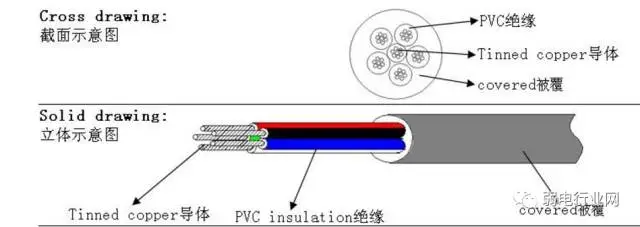

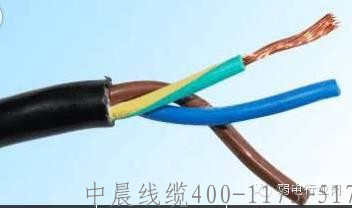

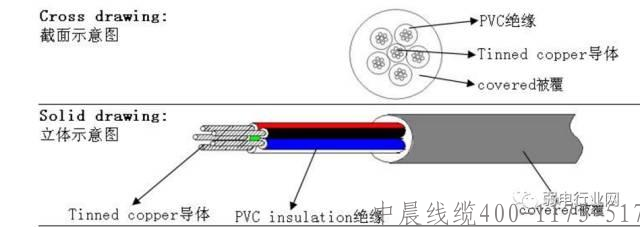

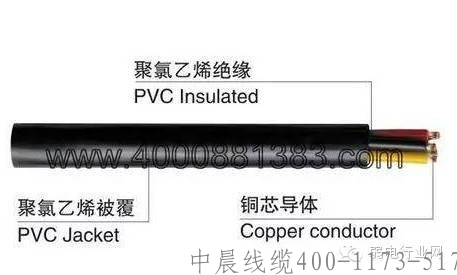

1、RVV电缆
图示展示：
基本结构：
外护套：保护电缆内部免受外界物理损伤和环境侵蚀。
内护套（如有）：进一步增强绝缘和保护。
铜丝：作为导电核心，传输电流。
全称解析：
RVV：全称“铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆”。
R：表示软电缆，柔软度高，便于弯曲和铺设。
V（第一个）：表示绝缘体材料为聚氯乙烯（PVC）。
V（第二个）：表示护套材料也为聚氯乙烯（PVC）。
特点与用途：
外观：圆形结构，芯数多样，通常两根或更多芯线，且芯线之间采用绞合设计，以增强电缆的柔韧性和抗干扰能力。
用途：广泛应用于电器、仪表、电子设备以及自动化装置中，作为不需要屏蔽的电源线、控制线及信号传输线。特别适合于需要经常移动或弯曲的场合，如办公设备、安防监控、家用电器的连接等。
常用型号示例：
RVV2*0.5：表示电缆内有两根芯线，每根芯线的截面积为0.5平方毫米。
RVV2*0.75、RVV2*1.0、RVV2*1.5 等同理，数字分别代表芯线截面积的不同，以满足不同电流传输需求。
通过以上介绍和图示（请自行搜索或参考实际图片），希望能让大家对RVV电缆有更直观和深入的了解。在弱电系统中，选择合适的线缆对于确保信号传输的稳定性和系统运行的可靠性至关重要。

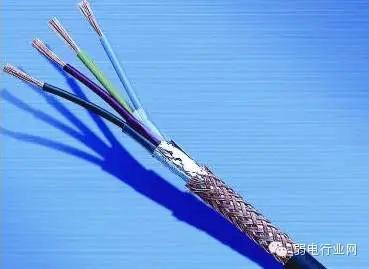

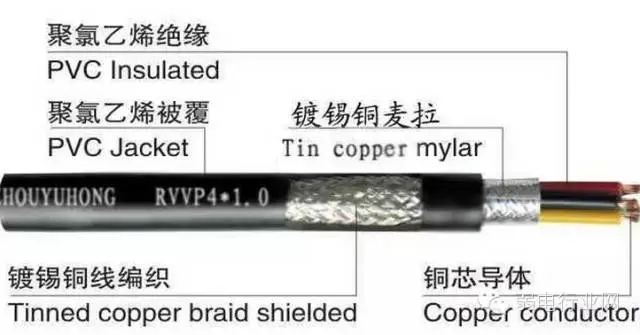

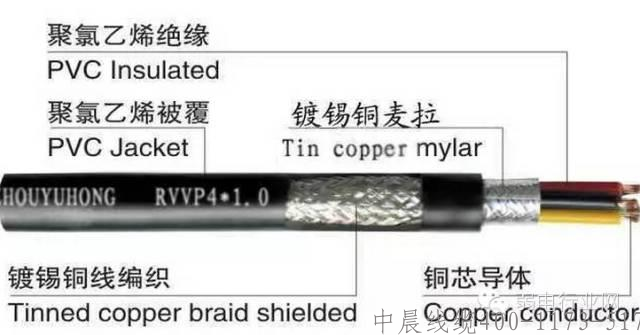

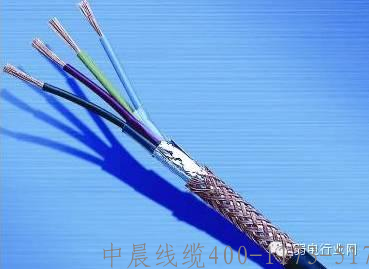

2、RVVP电缆
图示展示：
（您可以想象RVVP电缆的外观与RVV类似，但在其外层多了一层细密的金属屏蔽网。）
全称解析：
RVVP：全称“铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆”。
R：表示软电缆。
V（第一个）：表示绝缘体材料为聚氯乙烯（PVC）。
V（第二个）：表示护套材料也为聚氯乙烯（PVC）。
P：表示电缆内部包含屏蔽层，通常是由金属编织网或金属箔制成。
特点与用途：
特点：RVVP电缆在RVV的基础上增加了一层屏蔽层，这层屏蔽层（通常是铜丝编织网）能够有效地抵御外界电磁场的干扰，提高信号传输的稳定性和安全性。
用途：广泛应用于需要高抗干扰能力的场合，如通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等。在监控系统、门禁系统、楼宇可视对讲系统、楼宇控制系统等中，RVVP电缆常被用作控制线，以确保信号传输的准确性和可靠性。
RVV与RVVP的区别：
结构差异：Rvv电缆由外护套、内护套（如有）、铜丝芯线组成，而RVVP电缆则在此基础上增加了一层金属屏蔽网。
功能差异：RVV电缆主要用于一般性的电源线、控制线及信号传输线，无需特别考虑电磁干扰问题。而RVVP电缆则特别适用于需要防干扰的场合，通过其屏蔽层来减少或消除外界电磁场对信号传输的影响。
总结：
在选择弱电线缆时，根据具体的应用场景和需求来选择合适的电缆类型至关重要。RVVP电缆以其优异的抗干扰性能，在需要高数据传输稳定性和安全性的场合中发挥着重要作用。

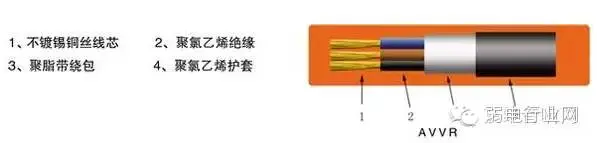

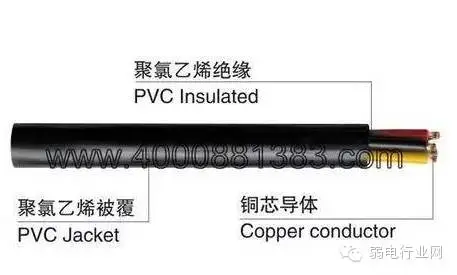

3、AVVR电缆
全称解析：
AVVR：全称“铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆”。这个名称中，A可能代表安装（Installation）或特定应用（Application），但并非所有标准中都明确规定了A的含义，有时它可能仅仅是制造商或行业内的习惯用法。
特点与用途：
特点：AVVR电缆与RVV电缆在结构和材料上非常相似，都采用了铜芯、聚氯乙烯绝缘和聚氯乙烯护套。它们都具有柔软、易弯曲、耐磨损等特点，适合在需要频繁移动或弯曲的场合使用。
用途：AVVR电缆通常用于弱电系统的电源供电，如安防监控、楼宇自控、智能家居等领域的电源连接。由于其柔软性，它也适用于布线较为复杂的安装环境。
RVV与AVVR的区别：
规格划分：如您所述，RVV与AVVR在本质上可以视为同一款线材，但在某些行业规范或制造商的标准中，会根据线芯的截面积来划分两者。一般来说，0.5平方毫米及以上的型号归为RVV（含0.5平方毫米），而0.5平方毫米以下的型号则归为AVVR。这种划分主要是为了方便管理和区分不同规格的产品，但在实际使用中，两者的性能和应用场景非常接近。
总结：
在选择AVVR或RVV电缆时，重要的是要关注电缆的规格（如线芯截面积）、额定电压、电流承载能力以及是否符合相关的安全标准和规范。对于大多数弱电系统的电源供电需求来说，这两种电缆都是合适的选择。在实际应用中，可以根据具体项目的需求和预算来选择合适的型号和规格。

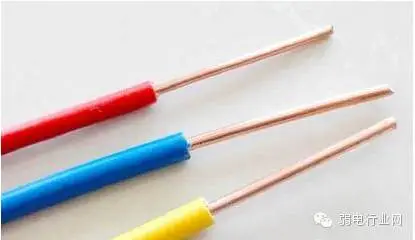

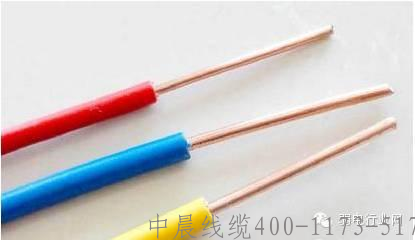

4、BV电线
全称解析：
特点与用途：
特点：BV电线具有优异的电气绝缘性能，耐磨损、耐腐蚀，且易于安装和维护。其导体为纯铜材质，导电性能良好，电阻率低，能够有效减少电能损耗。
用途：广泛应用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等场合，是电力供应系统中不可或缺的一部分。
BV线的分类：
ZR-BV：
全称：铜芯聚氯乙烯绝缘阻燃电线。
特点：在绝缘料中加入了阻燃剂，使得电线在离开明火后不易继续燃烧，具有一定的阻燃性能。
等级划分：阻燃BV线根据阻燃性能的不同，分为A、B、C、D四个等级，其中A类阻燃性能最佳。在实际应用中，ZB-BV（可能为Z-BV的误写或特定型号）是较为常见的选择。
NH-BV：
全称：铜芯聚氯乙烯绝缘耐火电线。
特点：与ZR-BV不同，NH-BV电线在正常着火情况下仍能保持一定的通电能力，即使在火灾等极端情况下，也能为救援工作提供必要的电力支持。
用途：由于其优异的耐火性能，NH-BV电线被广泛应用于对电力供应安全性要求较高的场合，如高层建筑、地下车库、重要公共设施等。
总结：
BV电线作为电力供应系统中的基础材料，其性能的稳定性和可靠性对于整个系统的正常运行至关重要。在选择BV电线时，除了要考虑其电气性能和绝缘性能外，还需要根据具体的使用环境和安全要求来选择合适的类型，如阻燃电线或耐火电线等。同时，在使用过程中，应严格遵守相关的安全规范和操作规程，确保电线的安全、可靠运行。
5、BVR电线
全称解析：
BVR：全称“聚氯乙烯绝缘软电线”。其中，“B”代表电线类别，即布电线；“V”代表绝缘材料为聚氯乙烯（PVC）；“R”则表示电线为软线，具有柔软、易弯曲的特性。
特点与用途：
特点：BVR电线采用多股细铜丝绞合而成，相比单芯的BV电线，其柔软性更好，更易于弯曲和安装。同时，由于导体截面积相同的情况下，BVR电线的导体根数更多，因此其散热性能也更好，能够承载更大的电流。
用途：BVR电线广泛应用于需要柔软电线的场合，如固定布线中的弯曲部分、移动设备或设备的电源线连接等。它也适用于电器仪表设备及动力照明的固定布线，特别是在需要频繁移动或弯曲的场合。
BVR电线的分类：
阻燃电线（ZR-BVR）：在绝缘料中加入阻燃剂，使电线在离开明火后不易继续燃烧，提高电线的安全性。
耐火电线（NH-BVR）：在火灾等极端情况下仍能保持一定的通电能力，为救援工作提供必要的电力支持。
低烟无卤电线（WDZ-BVR）：在燃烧时产生的烟雾和有毒气体较少，有利于人员疏散和环境保护。
BV与BVR的区别：
生产工艺：BV电线是单芯的，而BVR电线是多芯的，由多股细铜丝绞合而成。因此，BVR电线的生产工艺相对复杂一些。
价格：由于BVR电线的生产工艺更复杂，且材料用量（主要是铜丝）相对较多，所以其价格通常会比BV电线略高一些。
性能与重量：在电气性能上，BV与BVR基本相同，都能满足一般的电力传输需求。但在重量上，由于BVR电线包含更多的铜丝，所以其重量会略重于同规格的BV电线。
总结：
BVR电线以其柔软、易弯曲、散热性能好的特点，在需要柔软电线的场合得到了广泛应用。在选择电线时，除了考虑电气性能和用途外，还需要根据具体的使用环境和安全要求来选择合适的类型，如阻燃电线、耐火电线或低烟无卤电线等。同时，也需要关注电线的生产工艺、价格和重量等因素，以做出更加全面和合理的选择。

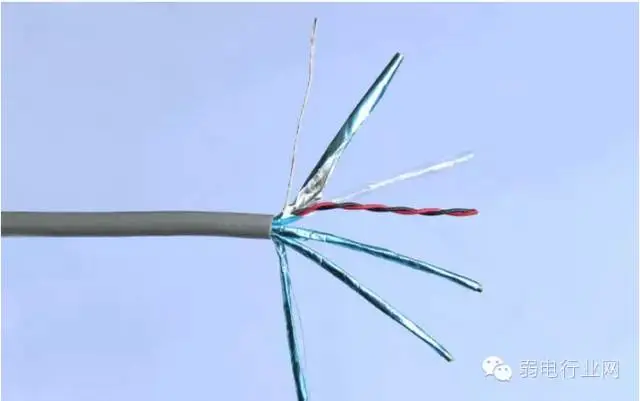

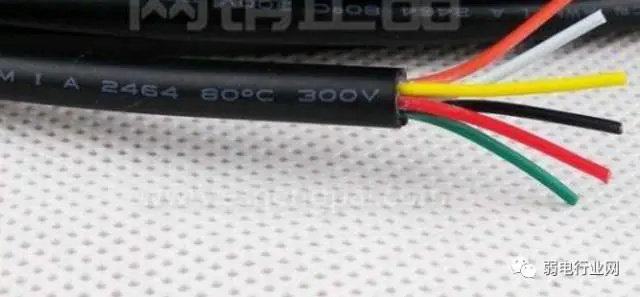

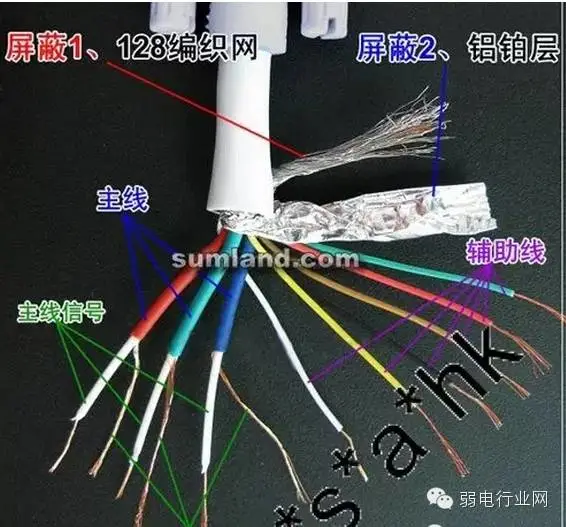

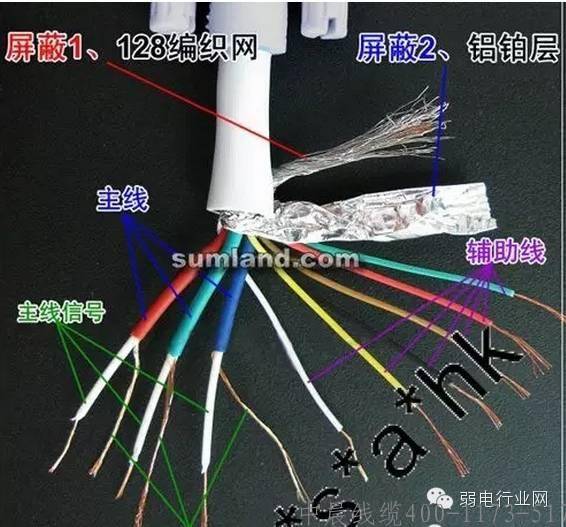

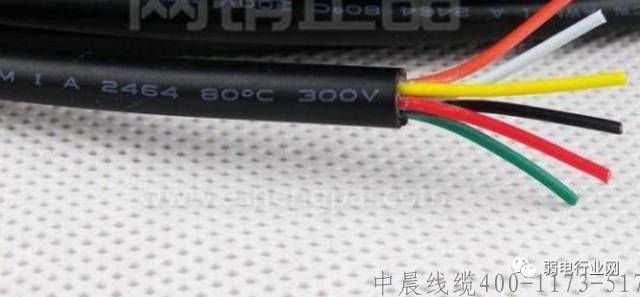

6、UL 2464电缆概述
UL 2464是一种通用多芯屏蔽线，广泛应用于各种低压电子设备和应用中，包括计算机、通信设备、音频和视频设备、仪器仪表、控制电路、仪器连接等领域。它主要用于传输信号、电源、控制信号以及其他低电压和低电流应用。
结构与组成
UL 2464电缆通常由以下几个部分组成：
导体：多采用30~10AWG的多芯镀锡或裸铜线，这些导体具有良好的导电性和稳定性。
绝缘层：使用80°C阻燃聚氯乙烯（PVC）作为绝缘材料，确保电线的耐用性和安全性。绝缘颜色多样，包括黑、红、绿、黄、白、蓝、棕、紫、灰等，便于识别和连接。
屏蔽层（可选）：部分UL 2464电缆会包含屏蔽层，用于抑制干扰信号和电磁辐射。屏蔽层可以是铝箔麦拉带或镀锡软铜线编织层，遮蔽率可达85%。
外护套：外部覆盖一层80°C阻燃PVC材料制成的外护套，保护内部导体和屏蔽层不受损害。
性能特点
电气性能：UL 2464电缆具有良好的导电性和稳定性，适合低电压和低电流的应用。
阻燃性：符合VW-1燃烧试验标准，具有优异的阻燃性能，降低火灾风险。
机械性能：耐磨、柔软、弹性好，能承受一定的机械外力和耐磨性。
环境适应性：耐寒耐高温，绝缘厚度均匀，方便剥皮及剪裁。
环保性：符合ROHS和REACH指令，不含有害物质，环保安全。
应用场景
UL 2464电缆因其优良的性能和广泛的应用领域，常被用于以下场合：
家用电器内部布线
电子设备连接线
计算机及其配件连接
机床制造、成套设备安装工程
电站、暖气和空调系统
冷冻设备、办公自动设备及数据处理系统等
总结
UL 2464作为一种多芯屏蔽线，以其优异的电气性能、阻燃性、机械性能和环保性，在电子设备、计算机配件、内部布线和低功率设备连接等领域发挥着重要作用。无论是家庭应用还是工业制造，UL 2464电缆都能提供可靠、安全的连接解决方案。

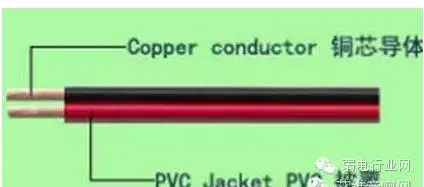

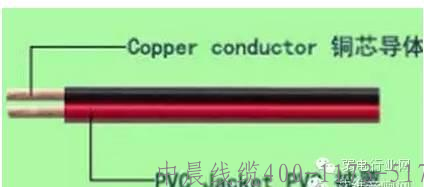

7、RVB电线概述
RVB电线，全称为扁形无护套软线，因其常见的红黑两色平行排列而俗称红黑（平行）线。这种电线设计独特，结构紧凑，适用于多种需要柔软、轻便连接线的场合。
特点与优势：
柔软性：RVB电线采用软质导体和绝缘材料，具有良好的柔软性和弯曲性，便于在狭小空间内安装和布线。
平行结构：电线内部的多股细线采用平行排列方式，形成扁形结构，不仅节省空间，还便于整齐排列和固定。
无护套设计：相比其他带有外护套的电线，RVB电线没有额外的护套层，使得电线更加轻便，但通常需要配合适当的保护措施以防止机械损伤。
颜色标识：常见的红黑两色不仅方便识别和区分火线与零线（或其他用途），还使得电线在布线时更加美观。
广泛应用：由于其独特的结构和优良的性能，RVB电线被广泛应用于家用电器、小型电动工具、仪器、仪表以及动力照明连接等领域。
使用注意事项：
由于RVB电线无护套，因此在安装和使用过程中应特别注意避免机械损伤，如尖锐物体的划伤、重物压迫等。
在潮湿或腐蚀性环境中使用时，应考虑采取额外的防潮、防腐措施，以延长电线的使用寿命。
在进行连接时，应确保接线牢固可靠，避免因接触不良而导致的发热、短路等问题。
总结：
RVB电线作为一种扁形无护套软线，以其柔软性、平行结构和广泛应用领域而受到市场的青睐。在使用时，需注意其无护套设计可能带来的机械损伤风险，并采取相应的保护措施。同时，合理的连接和布线方式也是确保电线安全、可靠运行的关键。
8、RVVB电线概述
RVVB电线，全称为扁形护套软线，与RVB电线在用途上相似，都广泛应用于家用电器、小型电动工具、仪器、仪表以及动力照明连接等领域。然而，两者之间的主要区别在于其外部结构。
区别与特点：
护套层：RVVB电线相比RVB电线多了一层护套。这层护套通常由聚氯乙烯（PVC）等耐磨、阻燃材料制成，为电线提供了额外的保护，增强了电线的耐用性和安全性。护套的存在使得RVVB电线更能抵抗机械损伤、潮湿环境和化学腐蚀，从而延长了电线的使用寿命。
结构与外观：两者均为扁形设计，便于在狭小空间内安装和布线。RVVB电线的护套层使其外观更加整齐、美观，同时也增加了电线的整体强度。
用途与应用场景：由于RVVB电线具有更好的保护性能，因此在一些对电线保护要求较高的场合（如潮湿环境、易受机械损伤的区域）更为适用。然而，在一般的家用电器和仪器仪表连接中，RVB和RVVB电线均可满足需求。
使用注意事项：
尽管RVVB电线具有护套保护，但在安装和使用过程中仍需注意避免过度弯曲、扭曲或拉扯，以免损坏电线内部结构。
在选择电线时，应根据具体的使用环境和安全要求来选择合适的型号和规格。
在进行连接时，应确保接线牢固可靠，避免因接触不良而导致的发热、短路等问题。
总结：
RVVB电线作为扁形护套软线，在RVB电线的基础上增加了一层护套保护，提高了电线的耐用性和安全性。在需要更高保护性能的场合中，RVVB电线是更为合适的选择。然而，在一般的应用场景中，两者均可满足需求。在选择时，应根据具体情况进行综合考虑。
9、RVS电线概述
RVS电线，全称铜芯聚氯乙烯绝缘绞型连接用软电线，也被称为对绞多股软线或双绞线，俗称“花线”。在现阶段，这种电线广泛应用于消防系统，特别是消防火灾自动报警系统的探测器线路，因此也被称为“消防线”。其命名中的字母“S”代表双绞线，“R”代表软线，“V”则代表聚氯乙烯绝缘体。
特点与优势：
双绞结构：RVS电线采用双绞结构，这种结构能够有效减少电磁干扰和信号衰减，提高信号传输的稳定性和可靠性。
柔软性：作为软电线，RVS电线具有良好的柔软性和弯曲性，便于在狭小空间内安装和布线。
绝缘性能：聚氯乙烯绝缘层具有优异的电气绝缘性能和耐磨损、耐腐蚀特点，能够确保电线的安全使用。
多色可选：RVS电线提供多种颜色芯线选择，如红白、红蓝、红黑等，以满足不同应用场景的需求。
用途与应用场景：
消防系统：主要用于消防火灾自动报警系统的探测器线路，确保火灾报警信号的及时、准确传输。
家用电器与小型电动工具：适用于各种家用电器和小型电动工具的电源线连接，提供安全、可靠的电力供应。
仪器仪表：用于连接各种仪器仪表的信号线和控制线，确保测量和控制系统的正常运行。
动力照明：可作为动力照明线路的补充或替代，特别是在需要柔软、易弯曲电线的场合。
音响与广播系统：用于连接功放与音响设备、广播系统传输音频信号，确保音频信号的清晰传输。
与RVB的区别：
RVB电线为平行软线，其内部多股细线采用平行排列方式；而RVS电线则为双绞软线，内部多股细线采用双绞结构。这种结构上的差异使得RVS电线在抗电磁干扰和信号衰减方面表现更优，适用于对信号传输质量要求较高的场合。同时，RVS电线的双绞结构也增加了电线的柔软性和弯曲性，便于在狭小空间内安装和布线。
二、视频线：用来传输视频基带模拟信号的一种同轴电缆。

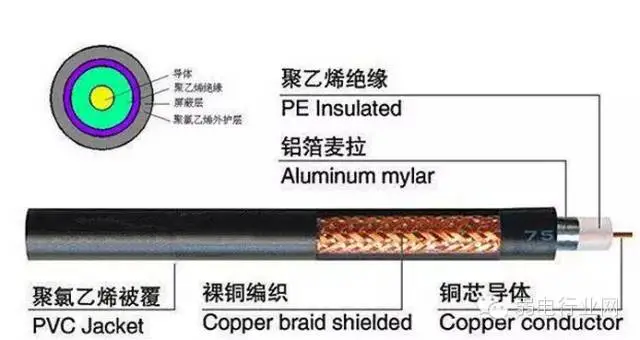

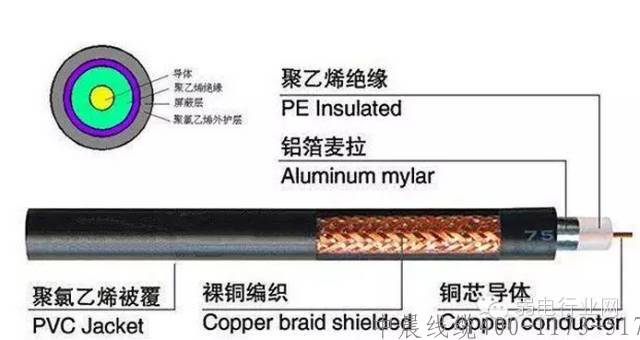

1、SYV视频线详解
一、概述
SYV视频线，全称实心聚乙烯绝缘射频同轴电缆，是一种专门用于传输视频基带模拟信号的同轴电缆。其命名中的“S”代表同轴射频电缆，“Y”代表聚乙烯绝缘材料，“V”则代表聚氯乙烯护套材料。这种电缆因其良好的屏蔽性能和传输稳定性，在模拟监控系统、可视对讲系统和有线电视系统中得到了广泛应用。
二、规格与传输距离
SYV视频线有多种规格，常见的如SYV75-3、SYV75-5、SYV75-7、SYV75-9和SYV75-12等，每种规格的电缆都有其特定的传输距离范围。这里的“75”代表电缆的阻抗为75欧姆，是视频传输中常用的标准阻抗值；而“-3”、“-5”等数字则代表电缆的粗细或截面积，直接影响其传输距离和性能。
SYV75-3：适用于短距离传输，传输距离一般在100-300米之间。这种规格的电缆较为细小，适合在布线空间有限或成本要求较低的场合使用。
SYV75-5：传输距离可达300-500米，是视频监控系统中较为常用的规格。其性能稳定，能够满足一般监控场景的传输需求。
SYV75-7：传输距离更长，可达500-800米，适用于对传输距离有一定要求的场合。
SYV75-9：传输距离进一步扩大至1000-1500米，适合长距离视频信号传输。
SYV75-12：传输距离最远，可达2000-3500米，是长距离视频传输的理想选择。
三、特点与应用
SYV视频线具有优异的电气性能和机械性能，能够有效抵抗电磁干扰和信号衰减，确保视频信号的高质量传输。其外层的聚氯乙烯护套材料具有良好的耐磨、耐腐蚀和阻燃性能，进一步提高了电缆的使用安全性和可靠性。
在应用中，SYV视频线被广泛应用于各种需要传输视频信号的场合，如闭路电视监控系统、远程视频会议系统、广播电视传输系统等。特别是在模拟监控系统中，SYV视频线凭借其稳定的传输性能和广泛的适用性，成为了不可或缺的重要组成部分。
四、总结
综上所述，SYV视频线作为一种专门用于传输视频基带模拟信号的同轴电缆，在视频监控和传输领域发挥着重要作用。其多种规格和优异的性能特点，使得它能够满足不同场合和不同需求的视频传输要求。随着技术的不断进步和应用场景的不断拓展，SYV视频线将继续在视频传输领域发挥重要作用。

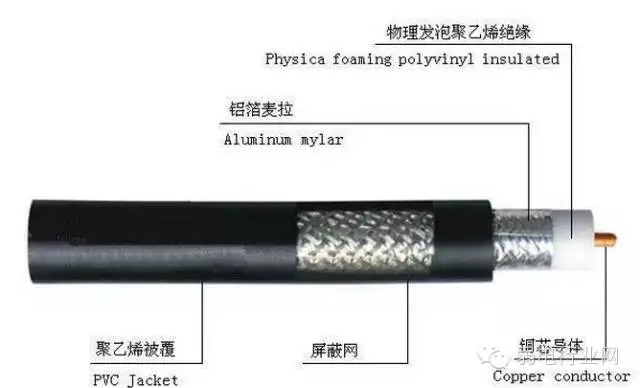

2、SYWV视频线详解
一、概述
SYWV全称聚乙烯物理发泡绝缘的同轴电缆，是一种专门用于射频信号传输的电缆。与SYV电缆类似，SYWV也广泛应用于视频传输领域，特别是在卫星电视传输、有线电视传输以及远距离可视对讲系统中，SYWV因其优异的传输性能和稳定性而备受青睐。
二、特性与优势
物理发泡绝缘层：SYWV电缆的绝缘层采用聚乙烯物理发泡技术制成，这种绝缘层内部充满了氮气气泡，使得绝缘层具有更低的介电常数和更高的绝缘电阻，从而减少了信号的衰减和失真，提高了信号的传输质量。
高屏蔽性能：与SYV电缆一样，SYWV电缆也具备优良的屏蔽层结构，能够有效抵抗电磁干扰和信号串扰，确保信号的纯净传输。
良好的传输特性：由于绝缘层的物理发泡结构和优异的屏蔽性能，SYWV电缆在射频信号传输方面表现出色，特别是在高频段和长距离传输时，其传输衰减较低，信号稳定性好。
三、与SYV电缆的比较
相同点：
特性阻抗：两者均为75欧姆，这是视频传输中常用的标准阻抗值。
外层护套与屏蔽层结构：外层护套、屏蔽层结构、绝缘层外径、编数选择、材质选择以及屏蔽层数等基本相同，确保了两者在外观和结构上的相似性。
不同点：
绝缘层物理特性：SYV电缆的绝缘层是100%聚乙烯填充，而SYWV电缆的绝缘层则是聚乙烯物理发泡填充，其中充有约80%的氮气气泡，使得绝缘层更加轻便且传输性能更佳。
芯线直径：SYV电缆的芯线直径通常为0.78-0.8mm，而SYWV电缆的芯线直径则较大，一般为1.0mm，这有助于降低传输衰减并提高信号稳定性。
传输特性：由于绝缘层物理特性和芯线直径的差异，SYWV电缆在射频信号传输方面的衰减低于SYV电缆，特别是在高频段和长距离传输时更为明显。
四、总结
综上所述，SYWV电缆作为一种专门用于射频信号传输的同轴电缆，在卫星电视传输、有线电视传输以及远距离可视对讲系统中发挥着重要作用。其物理发泡绝缘层、高屏蔽性能和良好的传输特性使得它在高频段和长距离传输方面表现出色。与SYV电缆相比，SYWV电缆在绝缘层物理特性和芯线直径方面存在差异，但两者在特性阻抗和外层护套等方面则具有相似性。在实际应用中，应根据具体需求和场景选择合适的电缆类型以确保信号的高质量传输。
3、VGA线，全称为Video Graphics Array线
是一种用于连接计算机与显示器等设备的模拟信号视频线。以下是对VGA线的详细解析：
一、基本定义
定义：VGA线是一种视频传输线，它通过将计算机内部的图像信号转换为模拟信号，并传输到显示器上进行显示。
别名：D-Sub接口，因其D型接口的设计而得名。
发明者：VGA接口由IBM在1987年随PS/2机一起推出，是IT业使用时间最长的视频传输方式之一。
二、技术特性
接口设计：VGA接口是一种D型接口，共有15根针脚，分成三排，每排五个。这些针脚分别用于传输RGB三原色信号、扫描同步信号（HSYNC和VSYNC）以及地线等。
信号类型：VGA线传输的是模拟信号，包括R、G、B三原色信号和行、场同步信号。对于数字显示设备（如LCD、DLP等），这些模拟信号需要在显示设备内部通过A/D转换器转换为数字信号。
分辨率与色彩深度：VGA接口支持多种分辨率，从较低的320×400px到较高的1920×1080px（1080p），同时支持8位或16位的色彩深度，确保在分辨率较低的情况下也能提供良好的图像质量和显示效果。
三、应用领域
计算机与显示器连接：VGA线是连接计算机与显示器的主要接口之一，广泛应用于家庭、办公和商业环境。
投影仪：VGA连接器可用于投影仪的视频传输，实现高清晰度的投影显示，在教育、会议等场合尤为重要。
数字标牌：在商场、银行、机场等公共场所，VGA连接器可用于连接数字标牌和计算机，实现高清晰度的视频展示。
KVM设备：KVM设备允许用户通过一套键盘、鼠标和显示器控制多台计算机，VGA连接器在其中发挥着关键作用，确保视频信号的稳定传输。
四、优缺点分析
优点：
广泛兼容性：VGA接口几乎与所有计算机和显示设备兼容，无论是新款还是旧款设备。
简单易用：VGA接口的安装和设置相对简单，适合普通用户和初学者使用。
成本较低：相比其他数字接口，VGA接口的成本更低，使得其在市场上非常受欢迎。
缺点：
信号衰减：由于传输的是模拟信号，VGA线在长距离传输时可能会出现信号衰减的问题，影响显示效果。
转换损失：对于数字显示设备，模拟信号需要经过A/D转换，这可能会损失一些图像细节。
五、发展趋势
随着数字化技术的不断发展，VGA线逐渐被更先进的数字接口（如HDMI、DisplayPort等）所取代。然而，在特定领域和场合（如旧款设备连接、长距离传输等），VGA线仍然具有不可替代的地位。
综上所述，VGA线作为一种经典的模拟信号视频线，在计算机与显示器连接、投影仪、数字标牌等领域发挥着重要作用。虽然其存在信号衰减和转换损失等缺点，但在特定场景下仍具有广泛的应用价值。

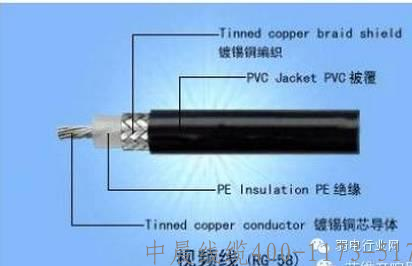

4、用于不同通信和信号传输需求的射频电缆（RG系列）
它们各自具有特定的阻抗、结构和应用场景。以下是对这些电缆及其应用的详细解析：
RG系列电缆概述
RG系列电缆是射频电缆的代表，广泛应用于无线通信、计算机网络、电视信号传输等领域。它们的主要区别在于阻抗、线径、屏蔽层材料和结构等，这些因素直接影响到电缆的传输性能和应用场景。
常见RG系列电缆及其特性
RG-8或RG-11（50Ω）：
用途：主要用于长距离、高频率的信号传输，如无线通信基站之间的连接。
特性：阻抗为50Ω，线径较粗，能承受较大的功率和较低的信号衰减。
RG-58（50Ω）：
用途：常见于计算机网络中的细缆以太网连接，也用于一些无线通信场合。
特性：阻抗为50Ω，线径较细，便于布线，但传输距离和频率响应较RG-8受限。
RG-59（75Ω）：
用途：主要用于电视系统（如闭路电视监控系统、有线电视系统）的视频信号传输。
特性：阻抗为75Ω，是视频传输的标准阻抗值，传输性能稳定，适合长距离传输。
RG-62（93Ω）：
用途：较为特殊，用于ARCnet网络和IBM 3270网络等特定应用。
特性：阻抗为93Ω，适应于特定网络协议的信号传输需求。
安装与接口
细缆（如RG-58）：通常使用BNC头进行连接，通过T型连接器实现分支。在安装时，需要将细缆切断并装上BNC头，然后连接到相应的设备上。
粗缆（如RG-8或RG-11）：由于线径较粗，一般采用Tap装置进行安装。Tap装置通过引导针穿透电缆的绝缘层与导体相连，实现信号的传输。电缆两端设有终端器，以减少信号的反射和干扰。
注意事项
在安装和使用RG系列电缆时，应确保电缆的阻抗与设备或系统的要求相匹配，以避免信号衰减和失真。
注意电缆的弯曲半径，避免过度弯曲导致信号损失或电缆损坏。
电缆的屏蔽层应保持良好的接地，以减少电磁干扰和信号串扰。
总之，RG系列电缆是通信和信号传输领域不可或缺的重要组成部分，选择合适的电缆并正确安装使用，对于确保信号传输的质量和稳定性至关重要。

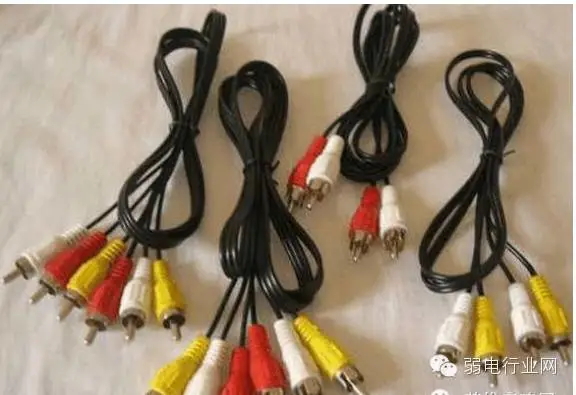

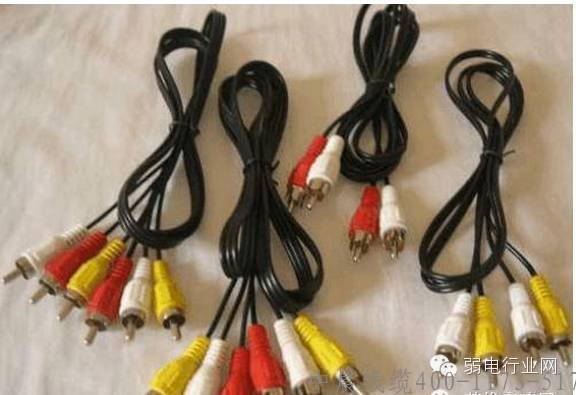

5、AV线，全称Audio & Video Cable
即家庭音响中的音频线（Audio Cable）和视频线（Video Cable）的简称，也被称为音视频线。它主要用于连接音响设备和家用影视设备，以实现音频和视频信号的传输。以下是对AV线的详细解析：
一、定义与功能
定义：AV线是一种高品质的连接线，无论是音频线还是视频线，都能有效排除外来电磁干扰，并原汁原味地传输信号。
功能：AV线的主要功能是连接媒体播放设备（如DVD播放器、HTPC等）和显示设备（如电视机），以传输音频和视频信号。
二、结构与组成
音频线：包括喇叭线、模拟音频线、平衡线、数字光纤线和同轴线等多种类型。每种类型都有其特定的应用场景和优缺点，例如平衡线传输的声音效果通透、饱满，而数字光纤线则传输快捷、清晰。
视频线：主要包括模拟视频线、S端子线、色差线和逐行扫描线等。其中，AV线作为最老的传输模拟视频信号的视频线，两端采用莲花头（RCA头）连接，广泛应用于DVD机和电视机之间的连接。
三、使用注意事项
避免弯曲：AV线在使用时尽量不要弯曲，以保持信号的稳定传输。
远离电源：为了减少电磁干扰，AV线最好远离电源等可能产生干扰的设备。
长度适中：AV线在充分使用的前提下应尽量短，超长的线只会增加信号损失。
紧固连接：AV线与外部设备的连接一定要紧固，避免接触不良导致的杂音或元器件损坏。
定期更换：AV线使用一定年限后，金属端子和金属线芯可能会出现氧化现象，影响声音效果，应根据实际情况予以更换。
四、应用领域
AV线广泛应用于家庭影音系统、会议室、教室等需要音频和视频信号传输的场合。随着科技的发展，虽然出现了HDMI等更高清的传输方式，但AV线因其成本低廉、兼容性强的特点，在低端市场和特定应用场景中仍占据一席之地。
综上所述，AV线作为家庭音响和家用影视设备中的重要连接线材，具有不可替代的作用。在选购和使用时，用户应根据实际需求选择合适的类型和规格，并注意使用和维护的细节，以确保音频和视频信号的稳定传输。
三、网线、网络线

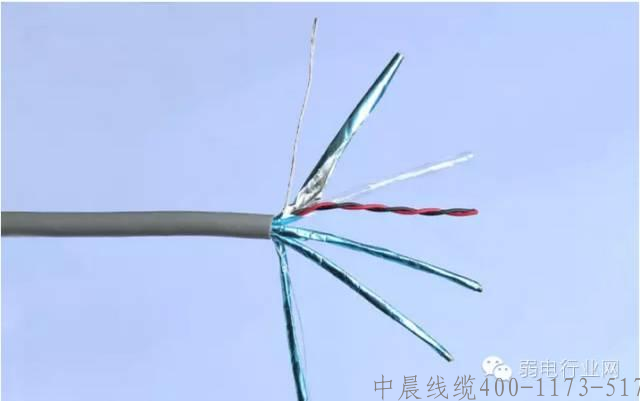

1、屏蔽双绞线（Shielded Twisted Pair, STP 和 FTP）
在数据传输中扮演着重要角色，它们通过增加金属屏蔽层来减少电磁干扰（EMI）和射频干扰（RFI），从而提高数据传输的稳定性和速率。以下是STP和FTP的详细解析：
1. STP（Shielded Twisted Pair）
STP，即屏蔽双绞线，是一种在双绞线外包裹有一层金属隔离膜的线缆。这层金属隔离膜（通常为铝箔或编织网）能够有效地阻止外部电磁干扰进入线缆内部，同时也防止线缆内部的信号辐射到外部，从而保护信号的完整性和安全性。
特点：
减少电磁干扰：金属隔离膜能够显著降低外部电磁干扰对信号的影响。
防止信息窃听：由于其良好的屏蔽性能，STP线缆在传输敏感信息时具有更高的安全性。
高数据传输速率：在减少干扰的情况下，STP线缆能够支持更高的数据传输速率。
价格差异大：STP线缆的价格因品牌、质量、规格等因素而异，从几元到十几元每米不等。
应用：STP线缆常用于对数据传输质量要求较高的场合，如工业控制、安防监控、音频视频传输等领域。
2. FTP（Foil Twisted Pair）
FTP，也被称为铝箔屏蔽双绞线，与STP类似，但屏蔽方式有所不同。STP是每条线都有各自的屏蔽层，而FTP则是采用整体屏蔽的方式，即整个电缆外部包裹一层铝箔作为屏蔽层。
与STP的区别：
屏蔽方式：STP是逐对屏蔽，即每对线都包裹有独立的屏蔽层；而FTP是整体屏蔽，整个电缆外部只有一层铝箔屏蔽层。
接地要求：FTP要求整个系统（包括电缆、插座、水晶头、配线架等）都是屏蔽器件，并且两端需要正确接地，以确保屏蔽效果。
特点：
整体屏蔽：铝箔屏蔽层提供整体保护，有效减少外部电磁干扰。
接地依赖：FTP的屏蔽效果很大程度上依赖于系统的正确接地。
成本考虑：虽然FTP的屏蔽效果可能略优于STP（在某些情况下），但其对系统整体的要求也更高，包括额外的接地工作，这可能会增加成本和复杂性。
应用：FTP线缆适用于对电磁干扰要求极高且能够确保系统正确接地的场合，如数据中心、医院、实验室等。
综上所述，STP和FTP都是屏蔽双绞线的类型，它们各自具有不同的特点和应用场景。在选择时，需要根据实际需求和预算来综合考虑。

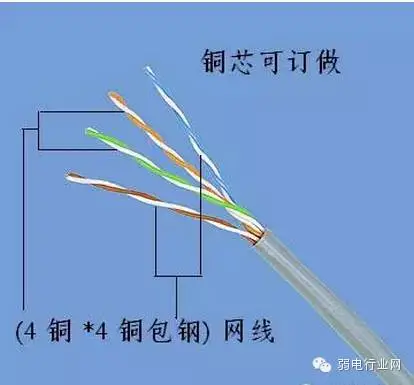

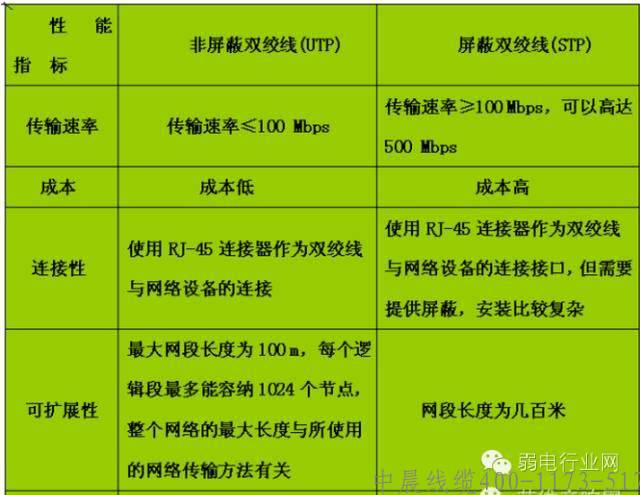

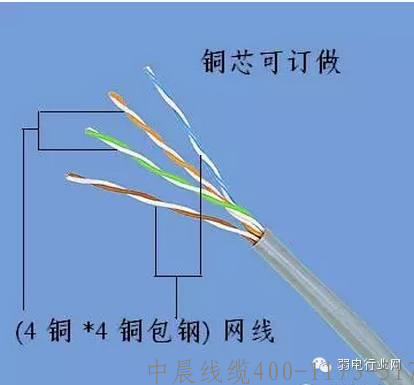

2、非屏蔽双绞线（UTP, Unshielded Twisted Pair）
是局域网中最常用的电缆类型之一，主要用于传输电话、计算机数据、防火、防盗保安系统以及智能楼宇信息网等。与屏蔽双绞线（STP）相比，UTP内部没有金属屏蔽层，因此其成本更低，组网更灵活，同时阻燃效果好，不易引发火灾。然而，由于缺少屏蔽层，UTP在电磁环境复杂的场合可能会受到一定的干扰，稳定性相对较差。
UTP的性能指标与类型
UTP按电气性能可以划分为多个类型，从一类到七类不等。这些类型的数字越大，表示其版本越新、技术越先进、带宽也越宽，当然价格也越贵。不同类型的UTP有不同的传输频率和最高传输速率，适用于不同的网络环境和应用需求。
一类线：主要用于传输电话语音，不适合数据传输。
二类线：传输频率为1MHz，用于语音和最高4Mbps的数据传输。
三类线：传输频率为16MHz，适用于10BASE-T以太网。
四类线：传输频率为20MHz，用于语音和最高16Mbps的数据传输。
五类线（Cat 5）：传输率为100MHz，支持最高100Mbps的数据传输，是最常用的以太网电缆。
超五类线（Cat 5e）：性能优于五类线，支持千兆位以太网（1000Mbps）。
六类线（Cat 6）：传输频率为1MHz～250MHz，适用于传输速率高于1Gbps的应用。
超六类线（Cat 6a）：六类线的改进版，在串扰、衰减和信噪比等方面有较大改善。
七类线（Cat 7）：是一种屏蔽双绞线，传输频率至少可达500MHz，传输速率可达10Gbps，主要用于万兆位以太网。
连接方法
UTP的连接方法主要有两种：直通线缆和交叉线缆。
直通线缆：两端都遵循568A或568B标准，用于交换机（或集线器）的Uplink口连接交换机（或集线器）的普通端口，或交换机（或集线器）的普通端口连接计算机网卡。
交叉线缆：一端遵循568A标准，另一端遵循568B标准，用于交换机（或集线器）的普通端口之间的连接，或网卡与网卡之间的连接。
通过选择合适的UTP类型和正确的连接方法，可以构建稳定、高效、成本可控的局域网环境。
四、电梯电缆作为电梯系统中至关重要的组成部分
其设计和选用直接关系到电梯运行的安全性和稳定性。以下是对电梯电缆的详细解析及其在电梯中的具体使用情况：
电梯电缆的组成
电梯电缆通常由同轴电缆（如SYV-75-3、SYV-75-4等）与TVVB（电梯随行扁电缆）组合而成。这种组合不仅满足了视频传输的需求，还集成了电源线和必要的信号线，以支持电梯内的各种设备。此外，电梯电缆内部还加入了加强钢丝和尼龙绳，以及纤维组织，以增强其抗拉强度和柔韧性。外护套则采用超强柔软PVC材料，进一步提升了电缆的耐用性和安全性。
TVVB电梯随行扁电缆
TVVB是一种自承式扁平复合电梯监控专用电缆，它将视频同轴电缆、电源线、数据线和钢绞线等多种元素复合到一根扁平的带状电缆中。这种设计使得整条电缆的拉力主要由钢绞线来承受，从而大大增强了电缆的抗拉强度。即使在电梯高速运行或长时间使用后，也能有效避免因重力或拉力导致的信号电缆断裂问题。
电梯电缆在电梯中的具体使用情况

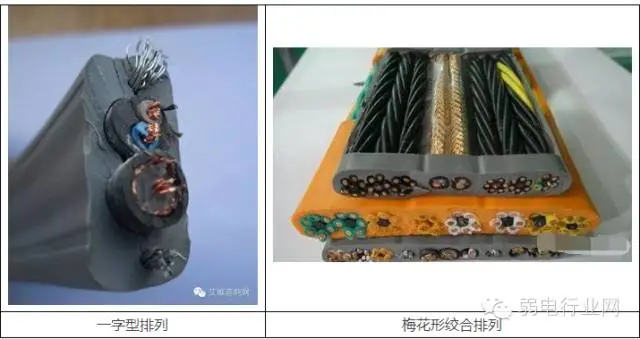

一字型排列时：
当电梯电缆的自由使用长度大于35米，且运行速度超过1.6米/秒时，应考虑在电缆中增加承力元件。这些承力元件通常是镀锌软钢丝绳或高强度纤维绳（如芳纶纱），以确保电缆在高速运行中的稳定性和安全性。
梅花型绞合排列时：
在更长的自由悬挂长度（如大于80米）和更高的运行速度（4.0米/秒至10.0米/秒）下，电梯电缆的受力情况更为复杂。此时，强烈建议在电缆中增加镀锌软钢丝绳作为承力元件，以应对更高的拉力和更复杂的力学环境。
总结
电梯电缆的选用和设计需充分考虑电梯的实际运行条件和安全要求。通过合理组合各种材料和元素，并加入必要的承力元件，可以确保电梯电缆在长时间、高负荷的运行中保持稳定和可靠。这对于保障电梯系统的整体安全性和乘客的舒适体验至关重要。
五、音频线及其分类
音频线作为声音传输的重要媒介，广泛应用于各种音响设备、通信系统及家庭娱乐中。以下是对电话线（SBVV HYA/HYV系列）和音频线的详细介绍及分类。
电话线（SBVV HYA/HYV系列）
定义与特性：

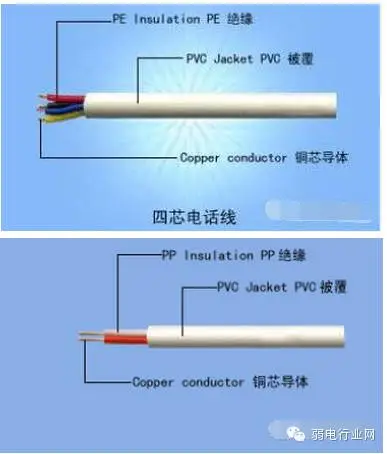

HYV为铜芯实心聚烯烃绝缘挡潮层聚乙烯护套市内通信电缆，具有良好的电气性能和防潮能力。其常见规格包括二芯和四芯，线径通常有0.4mm和0.5mm，部分地区还有0.8mm和1.0mm的规格。材料上，导体可分为铜包钢、铜包铝和全铜，其中全铜材料达到国家标准，传输性能最优。
应用场景：
通信工程布线
室内电话通信电缆系统布线连接
语音通信系统之间主干线
程控交换机连接
电话、传真和数字电话的线路连接
型号与规格：
常见的型号包括HYV2x1/0.4 CCS、HYV4x1/0.4 CCS（铜包钢导体）、HYV2x1/0.4 BC、HYV4x1/0.5 BC（全铜导体）等。其中，“HYV”为型号，“2x1”表示2芯，“1/0.4”表示单支导体直径为0.4mm，“CCS”代表铜包钢，“BC”代表全铜。
特别型号如HSYV 2x2x0.5，其中“S”代表双绞，“2x2”表示2对（即4芯）双绞线，“0.5”表示单支导体直径为0.5mm。
音频线
定义与用途：
音频连接线，简称音频线，用于传播声音信号。品质较好的音频线通常采用镀金、银或元氧铜等优质材料制作，以保证信号传输的质量。音频线主要用于传输未放大的音频信号，如连接电脑、VCD、DVD、收音机等音源设备至功放。
主要规格：
音频线 2×0.12²：适用于低功率、短距离的信号传输。
音频线 71C：特定型号，可能代表某种特殊规格或品牌标识。
音频线 2×0.3²：适用于较高功率或较长距离的信号传输。
分类：
音频线：通常为两根，分为左右两个声道，两端采用莲花头（RCA头）连接。适用于立体声信号传输。
同轴线：用于传输多声道信号（如杜比AC-3或DTS信号），接头及线径较普通音频线粗，常见于DVD机与功放机之间的连接。
光纤线：同样用于传输多声道音频信号，利用光纤传输技术，具有抗干扰能力强、传输距离远等优点，也常用于DVD机与功放机的连接。
话筒线：两芯同轴线，专门用于连接功放与话筒，确保话筒信号的高质量传输。
综上所述，电话线和音频线在通信和音频系统中扮演着重要角色，选择合适的线缆对于保证信号传输的质量和稳定性至关重要。
