中压电缆结构

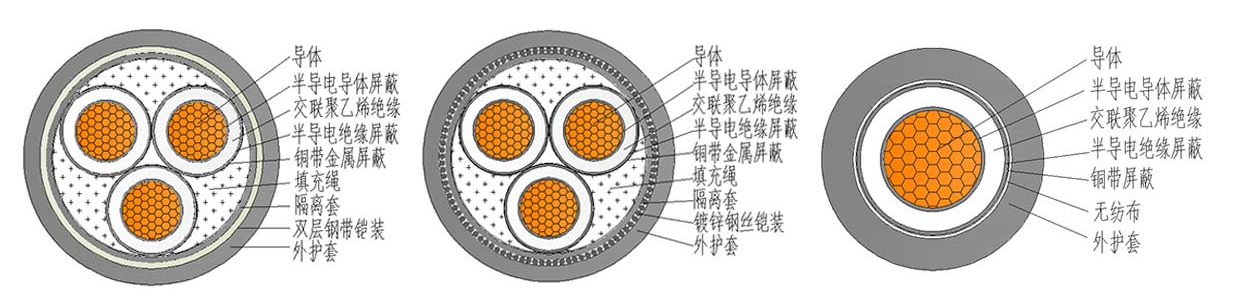

中压电缆结构概述

中压电缆通常用于输送额定电压在6kV至35kV之间的电力,其结构主要包括以下几个部分:


  1. 导体

    • 导体是电缆的核心部分,用于传输电流。中压电缆的导体通常采用高导电性的或铝材料制成,具有良好的导电性能和机械强度。

  2. 绝缘层

    • 绝缘层位于导体外部,用于隔离导体与外部环境,防止电流泄露。中压电缆常用的绝缘材料包括交联聚乙烯(XLPE)等,这些材料具有优异的电气性能和机械性能。

  3. 内屏蔽层(部分电缆有):

    • 内屏蔽层位于绝缘层内部,用于改善电缆内部的电场分布,提高电缆的电气性能。内屏蔽层通常由半导电材料制成。

  4. 外屏蔽层(部分电缆有):

    • 外屏蔽层位于绝缘层外部,与内屏蔽层共同作用,进一步改善电缆的电场分布。外屏蔽层同样由半导电材料制成。

  5. 填充材料

    • 填充材料用于填充电缆内部的空隙,增强电缆的机械强度和耐老化性能。常见的填充材料包括无碱玻璃丝等。

  6. 铠装层(部分电缆有):

    • 铠装层位于电缆的最外层,通常由钢带或钢丝编织而成,用于保护电缆免受外界机械损伤。铠装层还能增强电缆的抗拉强度。

  7. 外护套

    • 外护套是电缆的最外层,用于保护电缆免受外界环境(如水分、化学物质、紫外线等)的侵蚀。中压电缆常用的外护套材料包括聚氯乙烯(PVC)、聚乙烯(PE)以及低烟无卤(LSZH)等环保材料。

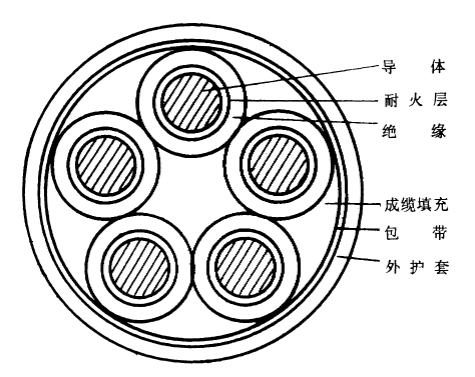

特殊结构(如耐火电缆


对于耐火电缆,其结构在上述基础上还会增加耐火层,以确保电缆在火灾中仍能维持一定时间的正常工作。耐火层通常由陶瓷化耐火聚烯烃、陶瓷化硅橡胶云母带等高温耐火材料制成,具有优异的耐高温性能和阻燃性能。

注意事项

  • 中压电缆的结构可能因制造商、电缆规格和用途的不同而有所差异。因此,在选购和使用中压电缆时,应仔细查阅相关技术资料,确保电缆符合实际需求。

  • 在安装和使用中压电缆时,应严格遵守相关标准和规范,确保电缆的安全性和可靠性。
