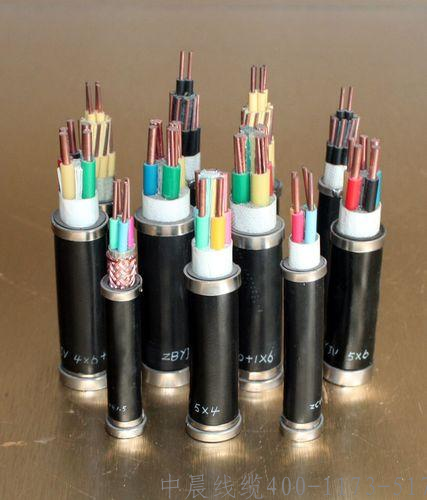

控制电缆选择与敷设规范
一、导体材料
控制电缆应采用铜导体，以确保优良的导电性能和稳定性。
二、额定电压
控制电缆的额定电压应不低于所连接回路的工作电压，通常推荐选用450/750V的电缆，以确保安全可靠的电气性能。
三、绝缘与护层
绝缘与护层类型：控制电缆的绝缘和护层类型需根据敷设环境条件和环境保护要求来选择，并遵循相关行业规定。
环境适应性：确保所选电缆能够适应预期的敷设环境，如温度、湿度、化学腐蚀等因素。
四、芯数选择
多芯电缆应用：控制、信号电缆应优先选用多芯电缆，以提高线路集成度和布线效率。
芯数限制：芯线截面不同时，电缆芯数有限制。如1.5mm²和2.5mm²截面时，芯数不宜超24；而4mm²和6mm²截面时，芯数不宜超10。
备用芯线：控制电缆应预留备用芯线，具体数量需结合电缆长度、芯线截面及敷设条件综合考虑。
回路分离：特定回路（如交流/直流、强电/弱电、不同电压等级等）不应共用同一根电缆，以避免相互干扰。
弱电回路布线：弱电回路的往返导线应置于同一根电缆内，确保信号传输的稳定性。
互感器回路：来自同一电流或电压互感器的三相导体及中性导体应置于同一电缆，确保测量的准确性。
五、截面选择
电流回路：保护装置的电流回路截面应确保电流互感器误差在允许范围内。
电压回路：继电保护及自动装置的电压回路截面应保证最大负荷时电缆电压降不超过额定二次电压的3%。
控制回路：控制回路截面应确保在最大负荷时，控制电源母线至被控设备间连接电缆的电压降不超过额定二次电压的10%。
强弱电回路截面：强电控制回路截面不小于1.5mm²，弱电控制回路截面不小于0.5mm²。
测量回路：测量回路电缆截面应符合国家标准《电力装置的电测量仪表装置设计规范》GB/T 50063的规定。
六、金属屏蔽选择
强电回路：一般强电回路控制电缆可不含金属屏蔽，但特定环境下（如高压配电装置附近）需考虑抑制干扰。
弱电回路：弱电信号、控制回路电缆在存在干扰的环境中应具备金属屏蔽。
特殊系统：微机型继电保护、计算机监控系统等二次回路电缆应采用屏蔽电缆。
直流电源电缆：控制和保护设备的直流电源电缆也应采用屏蔽电缆。
七、屏蔽类型与接地
屏蔽类型选择：根据电气干扰影响采取综合抑制措施，选择合适的屏蔽类型（如总屏蔽、双层总屏蔽、对绞线芯分屏蔽等）。
接地方式：
计算机监控系统模拟信号回路电缆屏蔽层应集中式一点接地。
集成电路、微机保护电缆屏蔽层在开关场和控制室同时接地。
电磁感应干扰大时，屏蔽层宜两点接地；静电感应干扰大时，采用一点接地。
双重屏蔽或复合式总屏蔽应对内、外屏蔽分别接地。
接地方式应确保在暂态电流作用下屏蔽层不被烧熔，且不得使用电缆内备用芯替代屏蔽层接地。
