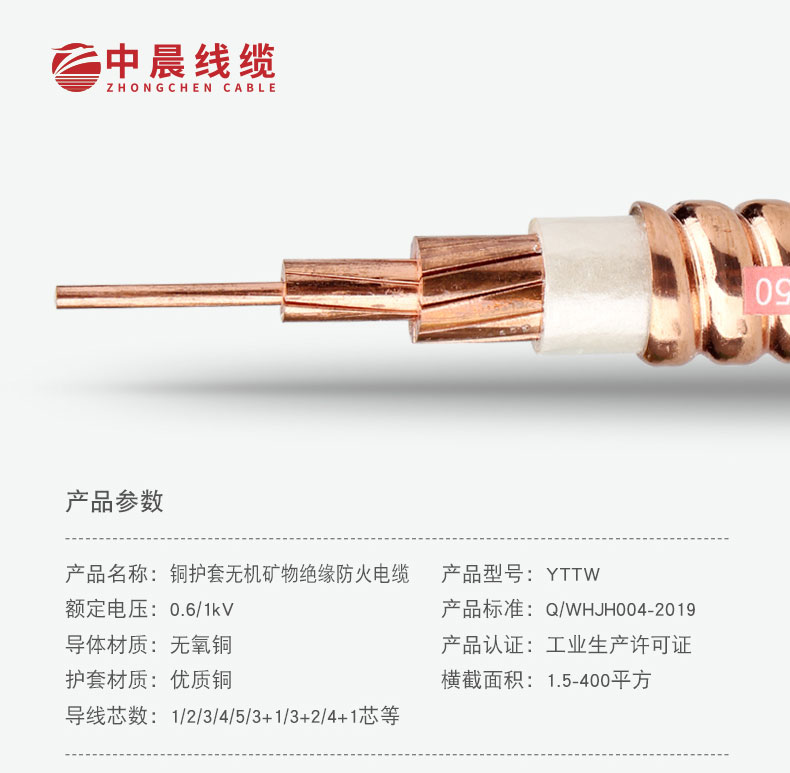

矿物质电缆YTTW 0.6/1KV是一种具有优异性能的电力电缆，广泛应用于各种需要阻燃、耐火特性的场合。以下是对该电缆的详细介绍：

一、基本属性

• 型号：YTTW

• 电压等级：0.6/1 kV

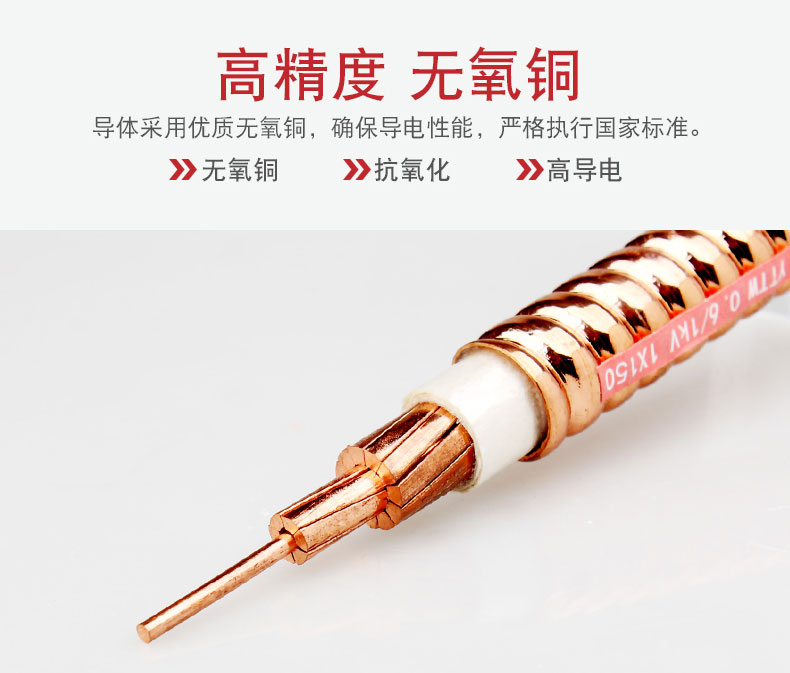

• 导体材质：电工铜

• 绝缘材料：无机矿物质绝缘

二、技术特性

1. 耐火特性：

• 在火焰温度950°C（按GB/T12666.6标准）或750°C（按英国BS6387标准）中燃烧，历时180分钟或3小时，绝缘层不损坏，表现出卓越的耐火性能。

2. 电气特性：

• 额定电压：0.6/1 kV

• 额定电流：根据电缆规格不同，单芯电缆的额定电流可达25A-1250A，多芯电缆的额定电流可达16A-314A。

• 绝缘电阻：≥100MΩ·km（电缆长度小于100m时，绝缘电阻也需满足此要求）。

• 工频耐压：相与相、相与铜护套之间，3500V，历时15分钟，不应发生击穿。

3. 其他特性：

• 电缆可无限延长，没有中间接头，便于安装和维护。

• 电缆外护套可选低烟无卤的塑性材质，具有良好的阻燃及保护作用。

• 电缆导体最高运行温度可达+90℃，使用环境温度范围为-20℃~+45℃。

三、应用范围

矿物质电缆YTTW 0.6/1KV广泛应用于各种对电缆有阻燃要求的场合，包括但不限于：

• 高层建筑

• 宾馆

• 医院

• 地铁

• 核电站

• 发电厂

• 矿石、石油、化工等行业

四、规格与参数

该电缆提供多种规格和芯数选择，包括1芯、2芯、3芯、4芯、3+1芯、3+2芯、4+1芯等，标称截面从1mm²到630mm²不等。以下是部分规格的参数示例（以单芯电缆为例）：

请注意，上述参数仅为示例，实际参数可能因电缆规格、生产厂家及标准要求而有所不同。

五、订购须知

在订购矿物质电缆YTTW 0.6/1KV时，应明确电缆的型号、规格、长度、交货日期、包装方式等必要信息，以确保电缆能够满足实际需求。
